KTH液压扭矩扳手（驱动液压扳手）
KTH系列驱动轴式液压扭矩扳手，采用航天高科技铝钛合金材料，辅以高强度合金钢，韧性好、重量轻，秉承德国工业精湛的设计制造工艺，是当今世界最轻、最耐用的液压扳手。当螺栓空间狭小时，KTH系列液压扭矩扳手能够提供最简单的解决方案。其一体成型机身和360°±180°油管旋转接头、360°60点微调反作用力臂，能够适应各种复杂的应用场合；独特的防逆转止回子，克服螺栓变形回弹导致的扳手逆转现象，可实现液压扳手二同步或 四同步操作，保证其设定的扭矩精度在±3%范围内；独家专利的加油孔设计，可以使液压扳手能够连续长时间的工作；高达70Mpa(700bar)的工作压力，确保螺栓、螺母能够按照设定的扭矩，紧固工件。KTH系列液压扭矩扳手提供的扭矩范围为：139Nm-100000Nm,有特殊要求的可特殊设计、定制。 |
 |
|
|
|
选择正确的扭矩
在选择扳手前应确定一个原则，即松懈螺栓的扭矩至少应是150%宁紧螺栓的扭矩 | |
|
型号
项目 |
KTH02 |
KTH05 |
KTH08 |
KTH10 |
KTH16 |
KTH20 |
KTH28 |
KTH36 |
KTH50 |
KTH70 |
最大扭矩（Nm） |
1882 |
4466 |
7451 |
10732 |
15339 |
20108 |
26392 |
35397 |
48740 |
70660 |
最小扭矩（Nm） |
188 |
447 |
745 |
1073 |
1536 |
2011 |
2639 |
3540 |
4874 |
7066 |
螺母对边尺寸（mm） |
16-36 |
22-48 |
27-55 |
30-64 |
36-72 |
42-90 |
42-90 |
48-100 |
64-120 |
90 |
驱 动 轴 |
3/4〝 |
1〝 |
1-1/2〝 |
1-1/2〝 |
1-1/2〝 |
2-1/2〝 |
2-1/2〝 |
2-1/2〝 |
2-1/2〝 |
2-1/2〝 |

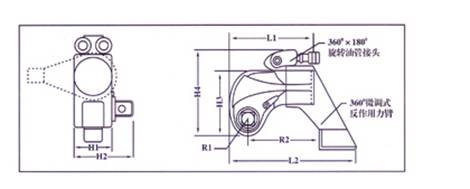

L1（mm） |
130 |
170 |
202 |
228 |
237 |
273 |
287 |
323 |
351 |
376 |
L2（mm） |
182 |
249 |
286 |
326 |
336 |
391 |
433 |
464 |
494 |
528 |
H1（mm） |
52 |
70 |
81 |
90 |
100 |
110 |
120 |
138 |
153 |
162 |
H2（mm） |
77 |
98 |
125 |
134 |
144 |
164 |
187 |
206 |
217 |
226 |
H3（mm） |
96 |
127 |
149 |
172 |
181 |
206 |
221 |
258 |
279 |
291 |
H4（mm） |
133 |
165 |
184 |
207 |
216 |
241 |
256 |
293 |
315 |
326 |
R1（mm） |
25.8 |
34.8 |
39.8 |
16.8 |
50.8 |
56.8 |
59.8 |
70.8 |
76.8 |
78.9 |
R2（mm） |
102 |
140 |
160 |
184 |
192 |
223 |
248 |
256 |
271 |
295 |
重量（Kg） |
1.7 |
3.8 |
6.6 |
9 |
12.9 |
24.5 |
24.5 |
30.7 |
44.8 |
63.2 |
|
|
可定制各种规格的驱动轴、驱动轮及反作用力臂。为了您能正确选择液压扳手型号，请与KATER工程师联系！ |
|
| |
