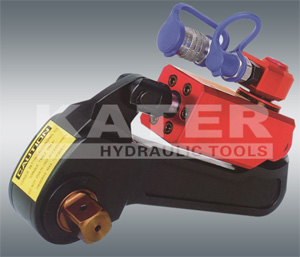

KTB大扭矩液压扳手（大功率液压扳手） |
1、采用高科技航天材料（铝钛合金及特殊合金钢）制造
2、360°×180°旋转接头，不受使用空间限制
3、直推式驱动轴换向，简便快捷
4、采用精密轮，精度高达±3%
5、可配用大套筒（A/B/C/D/E/F型）及超长套筒以适应不同工况要求
6、超大扭矩设计，可做成180000Nm及更大扭矩 |
  |
|
型号
项目 |
KTB03 |
KTB05 |
KTB10 |
KTB20 |
KTB40 |
KTB60 |
KTB80 |
KTB120 |
KTB160 |
KTB180 |
最大扭矩（Nm） |
3190 |
5032 |
10135 |
20130 |
39601 |
63857 |
79390 |
115783 |
156687 |
180000 |
最小扭矩（Nm） |
228 |
5.3 |
1014 |
2013 |
3960 |
6386 |
7939 |
11578 |
15668 |
18000 |
驱动轴 |
1 " |
1 " |
1 -1/2 " |
2 " |
2-1/2 " |
2-1/2 " |
3-1/2 " |
3-1/2 " |
4 " |
4 " |
L1（mm） |
183 |
219 |
255 |
284 |
337 |
365 |
396 |
446 |
500 |
505 |
L2（mm） |
247 |
297 |
353 |
398 |
480 |
525 |
593 |
645 |
720 |
458 |
H1（mm） |
173 |
210.5 |
246 |
291.5 |
488 |
365 |
413 |
462 |
498 |
513 |
H2（mm） |
89 |
91 |
124.5 |
141.5 |
174 |
185 |
216 |
245 |
268 |
270 |
H3（mm） |
48 |
50 |
69 |
78 |
96 |
104 |
118 |
138 |
150 |
150 |
R（mm） |
30 |
35 |
45 |
52 |
70 |
80 |
88 |
100 |
110 |
124 |
重量（Kg） |
4.3 |
6.5 |
14 |
19.5 |
37 |
40 |
55 |
91 |
122 |
176 |
|
|
可定制各种规格的驱动轴、驱动轮及反作用力臂。为了您能正确选择液压扳手型号，请与KATER工程师联系！ |
|
（大功率液压扳手） （钢制液压扳手） |
  |
|
|
选择正确的扭矩
在选择扳手前应确定一个原则，即松懈螺栓的扭矩至少应是150%宁紧螺栓的扭矩 | | |
